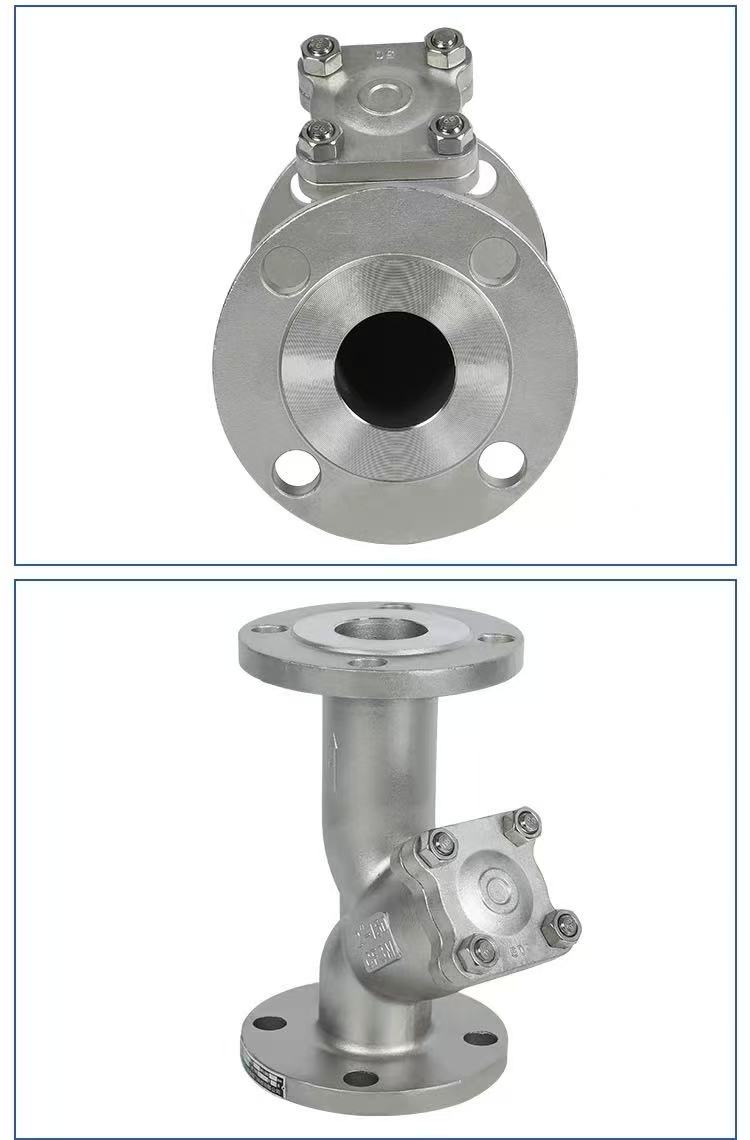

ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್

ಕೆಲಸದ ತತ್ವ

ಶೆಂಚಿ ಕಾರ್ಖಾನೆಯ ಸಂಯೋಜಿತ ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್ ಫಿಲ್ಟರ್ ಸ್ಕ್ರೀನ್ ಇಂಟರ್ಸೆಪ್ಶನ್ ತತ್ವದ ಮೇಲೆ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಮಧ್ಯಮವು ಪ್ರವೇಶದ್ವಾರದ ತುದಿಯಿಂದ ವಸತಿಗೆ ಪ್ರವೇಶಿಸುತ್ತದೆ ಮತ್ತು Y- ಆಕಾರದ ರಚನೆಯೊಳಗೆ ಫಿಲ್ಟರ್ ಪರದೆಯ ಮೂಲಕ ಹರಿಯುತ್ತದೆ. ಘನ ಕಲ್ಮಶಗಳನ್ನು ಫಿಲ್ಟರ್ ಪರದೆಯೊಳಗೆ ನಿರ್ಬಂಧಿಸಲಾಗುತ್ತದೆ, ಆದರೆ ಶುದ್ಧ ಮಾಧ್ಯಮವು ಹಾದುಹೋಗುತ್ತದೆ ಮತ್ತು ಔಟ್ಲೆಟ್ ತುದಿಯಿಂದ ನಿರ್ಗಮಿಸುತ್ತದೆ. ಫಿಲ್ಟರ್ ಪರದೆಯ ಒಟ್ಟು ಪ್ರದೇಶವು ಪೈಪ್ನ ಅಡ್ಡ-ವಿಭಾಗದ ಪ್ರದೇಶಕ್ಕಿಂತ 3-4 ಪಟ್ಟು ಹೆಚ್ಚು, ಕಡಿಮೆ ಪ್ರತಿರೋಧ ಮತ್ತು ವೇಗದ ಹರಿವನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ. ಬರಿದಾಗಲು, ಕೆಳಭಾಗದ ಪ್ಲಗ್ ಅನ್ನು ತಿರುಗಿಸಿ ಅಥವಾ ಫ್ಲೇಂಜ್ ಕವರ್ ತೆಗೆದುಹಾಕಿ, ಫಿಲ್ಟರ್ ಪರದೆಯನ್ನು ತೆಗೆದುಹಾಕಿ, ಅದನ್ನು ಸ್ವಚ್ಛಗೊಳಿಸಿ, ತದನಂತರ ಅದನ್ನು ಮರುಸ್ಥಾಪಿಸಿ. ಮುಖ್ಯ ದೇಹವು WCB, SUS304 (CF8), ಅಥವಾ SUS316L (CF3M) ವಸ್ತುಗಳಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ, ಸಂಯೋಜಿತ ಎರಕದ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಬಳಸುತ್ತದೆ, ಇದು ತಡೆರಹಿತ ವಸತಿ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಒತ್ತಡದ ಪ್ರತಿರೋಧಕ್ಕೆ ಕಾರಣವಾಗುತ್ತದೆ. ಪೆಟ್ರೋಲಿಯಂ, ರಾಸಾಯನಿಕ ಮತ್ತು ನೀರಿನ ಸಂಸ್ಕರಣಾ ಉದ್ಯಮಗಳಲ್ಲಿ ಬಳಸುವ ಪೈಪ್‌ಲೈನ್‌ಗಳಲ್ಲಿ ಅಶುದ್ಧತೆಯ ಶೋಧನೆಗೆ ಶೆಂಚಿ ಉತ್ಪನ್ನಗಳು ಸೂಕ್ತವಾಗಿವೆ.

ಉತ್ಪನ್ನ ನಿಯತಾಂಕಗಳು

ಉತ್ಪನ್ನದ ಹೆಸರು: ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್	ವಿಶೇಷಣಗಳು: (1/8"-4") DN6-DN100 ವಿಶೇಷಣಗಳು: (1/8"-4") DN6-DN100
ನಾಮಮಾತ್ರದ ಒತ್ತಡ: PN16	ದೇಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)
ಮಾನದಂಡಗಳು: ANSI, BS, DIN, ISO, JIS	ಅನ್ವಯವಾಗುವ ತಾಪಮಾನ: -20℃ ~ +150℃ (ಸಾಮಾನ್ಯ), +350℃ ವರೆಗೆ (ಹೆಚ್ಚಿನ ತಾಪಮಾನದ ಪ್ರಕಾರ), ಕೆಳಗೆ -196℃ (ಕಡಿಮೆ ತಾಪಮಾನದ ಪ್ರಕಾರ)
ಆಂತರಿಕ ಲೋಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)	ಮಧ್ಯಮ ತಾಪಮಾನ: ಹೆಚ್ಚಿನ ತಾಪಮಾನ, ಕಡಿಮೆ ತಾಪಮಾನ, ಮಧ್ಯಮ ತಾಪಮಾನ, ಸಾಮಾನ್ಯ ತಾಪಮಾನ
ಕಾರ್ಯಾಚರಣೆಯ ವಿಧಾನ: ಕೈಪಿಡಿ	ಮುದ್ರೆಗಳು: EPDM, PPL
ಸಂಪರ್ಕ ವಿಧಾನ: ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕ	ಅಪ್ಲಿಕೇಶನ್ಗಳು: ನೀರು, ಗಾಳಿ, ಅನಿಲ, ತೈಲ, ದ್ರವ, ಇತ್ಯಾದಿ.
ಮೂಲ: ಚೀನಾ	ಮಾದರಿ: ಮಾದರಿಗಳು ಲಭ್ಯವಿದೆ

ಅನುಸ್ಥಾಪನೆಗೆ ಪ್ರಮುಖ ಅಂಶಗಳು

ದಿಕ್ಕಿನ ದೃಢೀಕರಣ, ಫ್ಲೇಂಜ್ ಜೋಡಣೆ ಮತ್ತು ಬಿಗಿಗೊಳಿಸುವಿಕೆ, ಮತ್ತು ಪೈಪ್‌ಲೈನ್ ಬೆಂಬಲ ಮತ್ತು ರಕ್ಷಣೆ.

ಶೆಂಚಿ ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್‌ಗಳನ್ನು ಸ್ಥಾಪಿಸುವಾಗ, ಮೂರು ಪ್ರಮುಖ ಅಂಶಗಳಿಗೆ ಗಮನ ಕೊಡಿ: ಮೊದಲು, ಹರಿವಿನ ದಿಕ್ಕನ್ನು ದೃಢೀಕರಿಸಿ. ಕವಾಟದ ದೇಹದ ಮೇಲಿನ ಬಾಣವನ್ನು ಮಧ್ಯಮ ಹರಿವಿನ ದಿಕ್ಕಿನೊಂದಿಗೆ ಜೋಡಿಸಬೇಕು ಮತ್ತು ಅಶುದ್ಧತೆ ನೆಲೆಗೊಳ್ಳಲು ಅನುಕೂಲವಾಗುವಂತೆ ಫಿಲ್ಟರ್ ಪರದೆಯನ್ನು ಕೆಳಮುಖವಾಗಿ ಅಳವಡಿಸಬೇಕು. ಎರಡನೆಯದಾಗಿ, ಫ್ಲೇಂಜ್ ಜೋಡಣೆ ಮತ್ತು ಬಿಗಿಗೊಳಿಸುವಿಕೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ. ಫ್ಲೇಂಜ್ ಮುಖಗಳು ಸಮಾನಾಂತರವಾಗಿರಬೇಕು ಮತ್ತು ಕೇಂದ್ರೀಕೃತವಾಗಿರಬೇಕು, ಗ್ಯಾಸ್ಕೆಟ್ ಕೇಂದ್ರೀಕೃತವಾಗಿರಬೇಕು ಮತ್ತು ಶೆಲ್ ವಿರೂಪವನ್ನು ತಪ್ಪಿಸಲು ಬೋಲ್ಟ್ಗಳನ್ನು ಹಂತಗಳಲ್ಲಿ ಕರ್ಣೀಯವಾಗಿ ಬಿಗಿಗೊಳಿಸಬೇಕು. ಮೂರನೆಯದಾಗಿ, ಪೈಪ್‌ಲೈನ್ ಬೆಂಬಲ ಮತ್ತು ಪೂರ್ವ-ಫಿಲ್ಟರ್ ರಕ್ಷಣೆಯನ್ನು ಒದಗಿಸಿ. ಫಿಲ್ಟರ್ ಪೈಪ್ಲೈನ್ನ ತೂಕವನ್ನು ಹೊಂದಿರಬಾರದು; ದೊಡ್ಡ ಕಣಗಳನ್ನು ತೆಗೆದುಹಾಕಲು ಅನುಸ್ಥಾಪನೆಯ ಮೊದಲು ಪೈಪ್ಲೈನ್ ​​ಅನ್ನು ಶುದ್ಧೀಕರಿಸಬೇಕು. ಶೆಂಚಿ ವಿವರವಾದ ಅನುಸ್ಥಾಪನಾ ಸೂಚನೆಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ, ODM/OEM ಗ್ರಾಹಕೀಕರಣವನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ ಮತ್ತು ಫಿಲ್ಟರ್‌ನ ದೀರ್ಘಕಾಲೀನ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಫಿಲ್ಟರ್ ಮೆಶ್ ಗಾತ್ರವನ್ನು ಅಗತ್ಯವಿರುವಂತೆ ಸರಿಹೊಂದಿಸಬಹುದು.

ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಫಿಲ್ಟರ್ ಮಾಡಿದ ಪದಾರ್ಥಗಳು

ಶೆಂಚಿ ASME ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್‌ಗಳು ಪ್ರಾಥಮಿಕವಾಗಿ ಪೈಪ್‌ಲೈನ್ ಮಾಧ್ಯಮದಲ್ಲಿ ಘನ ಸಸ್ಪೆಂಡ್ ಮ್ಯಾಟರ್ ಅನ್ನು ಫಿಲ್ಟರ್ ಮಾಡುತ್ತವೆ. ಇದು ಒಳಗೊಂಡಿದೆ: ವೆಲ್ಡಿಂಗ್ ಸ್ಲ್ಯಾಗ್, ಕಬ್ಬಿಣದ ಫೈಲಿಂಗ್ಗಳು ಮತ್ತು ಪೈಪ್ಲೈನ್ ​​ವೆಲ್ಡಿಂಗ್ನಿಂದ ತುಕ್ಕು ಶೇಷ; ಮರಳು, ಮಣ್ಣು, ಸೆಣಬಿನ ನಾರುಗಳು ಮತ್ತು ನಿರ್ಮಾಣದಿಂದ ಉಳಿದಿರುವ ಸೀಲಾಂಟ್ ಶೇಷ; ಕಣಗಳು, ಸ್ಫಟಿಕಗಳು ಮತ್ತು ಸೆಡಿಮೆಂಟ್ಸ್ ಸ್ವತಃ ಮಾಧ್ಯಮದಿಂದ ಸಾಗಿಸಲ್ಪಡುತ್ತವೆ; ಪೈಪ್ಲೈನ್ನ ವಯಸ್ಸಾದ ಮತ್ತು ಸಿಪ್ಪೆಸುಲಿಯುವ ಒಳ ಗೋಡೆಯಿಂದ ತುಕ್ಕು ಪ್ರಮಾಣ ಮತ್ತು ಪ್ರಮಾಣದ ತುಣುಕುಗಳು; ಮತ್ತು ನಯಗೊಳಿಸುವ ಎಣ್ಣೆಯಲ್ಲಿ ಲೋಹದ ಸಿಪ್ಪೆಗಳು ಮತ್ತು ಇತರ ಕಲ್ಮಶಗಳು. ಮಾಧ್ಯಮದ ಅಗತ್ಯವಿರುವ ಶುಚಿತ್ವವನ್ನು ಅವಲಂಬಿಸಿ 50-300 ಜಾಲರಿಯಿಂದ ಶೋಧನೆ ನಿಖರತೆಯನ್ನು ಆಯ್ಕೆಮಾಡಬಹುದು. ಚೀನಾದಲ್ಲಿ ತಯಾರಿಸಲ್ಪಟ್ಟಿದೆ, ASME ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್‌ಗಳನ್ನು WCB, SUS304 ಮತ್ತು SUS316L ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ಇದು ತುಕ್ಕು ನಿರೋಧಕತೆ ಮತ್ತು ವಿವಿಧ ಮಾಧ್ಯಮಗಳಿಗೆ ಹೊಂದಿಕೊಳ್ಳುವಿಕೆಯನ್ನು ನೀಡುತ್ತದೆ.

ಶೋಧನೆಗೆ ಸೂಕ್ತವಲ್ಲದ ಪದಾರ್ಥಗಳು

ಶೆಂಚಿ ASME B ಫ್ಲೇಂಜ್ Y- ಮಾದರಿಯ ಫಿಲ್ಟರ್‌ಗಳು ಈ ಕೆಳಗಿನ ಪದಾರ್ಥಗಳನ್ನು ಫಿಲ್ಟರ್ ಮಾಡಲು ಸೂಕ್ತವಲ್ಲ: ಮಾಧ್ಯಮದಲ್ಲಿ ಕರಗಿದ ರಾಸಾಯನಿಕಗಳು (ಉದಾಹರಣೆಗೆ ಉಪ್ಪುನೀರಿನಲ್ಲಿ ಲವಣಗಳು, ಆಮ್ಲಗಳು ಮತ್ತು ದ್ರಾವಣಗಳಲ್ಲಿ ಕ್ಷಾರಗಳು); ತೈಲ-ನೀರಿನ ಎಮಲ್ಷನ್ಗಳು; ಸ್ನಿಗ್ಧತೆಯ ಪೇಸ್ಟ್ಗಳು ಅಥವಾ ಕೊಲೊಯ್ಡ್ಸ್; ಫೈಬ್ರಸ್ ಮೃದು ಕಲ್ಮಶಗಳು (ಇದು ಫಿಲ್ಟರ್ ಪರದೆಯ ಸುತ್ತಲೂ ಭೇದಿಸಬಹುದು ಅಥವಾ ಸುತ್ತಿಕೊಳ್ಳಬಹುದು); ಮತ್ತು ಅನಿಲ ಮಾಧ್ಯಮದಲ್ಲಿ ಅನಿಲ ಮಾಲಿನ್ಯಕಾರಕಗಳು. ಈ ಮಾಧ್ಯಮಕ್ಕಾಗಿ, ಇತರ ರೀತಿಯ ಫಿಲ್ಟರ್‌ಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡಬೇಕು. ASME B ಫ್ಲೇಂಜ್ Y- ಮಾದರಿಯ ಫಿಲ್ಟರ್‌ಗಳನ್ನು ಮಾರಾಟ ಮಾಡುವಾಗ, ತಪ್ಪಾದ ಆಯ್ಕೆಯನ್ನು ತಪ್ಪಿಸಲು ಶೆಂಚಿ ಗ್ರಾಹಕರೊಂದಿಗೆ ಮಾಧ್ಯಮ ಗುಣಲಕ್ಷಣಗಳನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ. ಬೆಲೆ ಪಟ್ಟಿಗಳೊಂದಿಗೆ ASME B ಫ್ಲೇಂಜ್ ವೈ-ಟೈಪ್ ಫಿಲ್ಟರ್‌ಗಳು ವಿವರವಾದ ಆಯ್ಕೆ ಮಾರ್ಗಸೂಚಿಗಳನ್ನು ಒಳಗೊಂಡಿವೆ.
