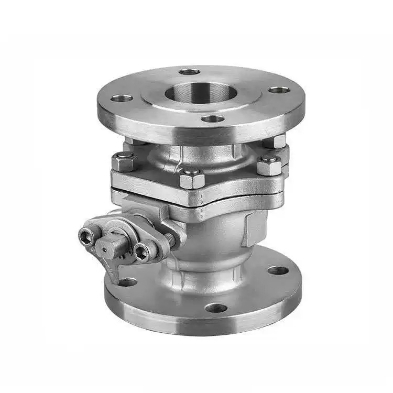

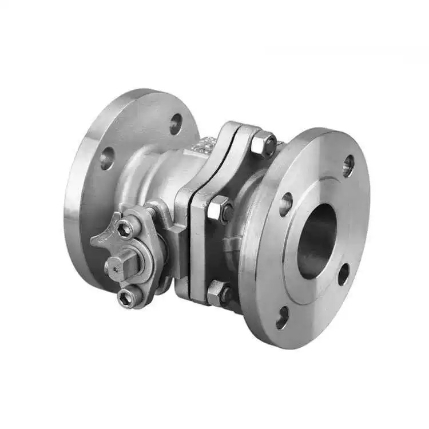

ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ವಾಲ್ವ್

ಕೆಲಸದ ತತ್ವ

ಚೆಂಡನ್ನು 90° ತಿರುಗಿಸುವ ಮೂಲಕ ಮಾಧ್ಯಮದ ಹರಿವನ್ನು ನಿಯಂತ್ರಿಸಲಾಗುತ್ತದೆ.

ಪೈಪ್ನಂತೆಯೇ ಅದೇ ವ್ಯಾಸವನ್ನು ಹೊಂದಿರುವ ರಂಧ್ರವು ಚೆಂಡಿನ ಮಧ್ಯಭಾಗದಲ್ಲಿದೆ. ಹ್ಯಾಂಡಲ್ ಅಥವಾ ಆಕ್ಯೂವೇಟರ್ 90° ಚೆಂಡನ್ನು ತಿರುಗಿಸಿದಾಗ ಥ್ರೂ-ಹೋಲ್ ಪೈಪ್ ಅಕ್ಷದೊಂದಿಗೆ ಜೋಡಿಸುತ್ತದೆ, ಮಾಧ್ಯಮವು ಅಡಚಣೆಯಿಲ್ಲದೆ ಮುಕ್ತವಾಗಿ ಹರಿಯುತ್ತದೆ, ಕವಾಟವು ಸಂಪೂರ್ಣವಾಗಿ ತೆರೆದಿರುತ್ತದೆ ಮತ್ತು ಹರಿವಿನ ಪ್ರತಿರೋಧವು ಬಹುತೇಕ ಶೂನ್ಯವಾಗಿರುತ್ತದೆ. ಥ್ರೂ-ಹೋಲ್ ಪೈಪ್‌ಗೆ ಲಂಬವಾಗಿರುವವರೆಗೆ ಚೆಂಡು ಮತ್ತೊಂದು 90 ° ತಿರುಗಿದಾಗ, ಘನ ಗೋಳಾಕಾರದ ಮೇಲ್ಮೈ ಸಂಪೂರ್ಣವಾಗಿ ಅಂಗೀಕಾರವನ್ನು ನಿರ್ಬಂಧಿಸುತ್ತದೆ, ಕವಾಟವು ಮುಚ್ಚುತ್ತದೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಸ್ಥಗಿತಗೊಳಿಸುವಿಕೆಯನ್ನು ಸಾಧಿಸಲಾಗುತ್ತದೆ.

ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ವಾಲ್ವ್ ಎರಡು ದಿಕ್ಕಿನ ಸೀಲಿಂಗ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಂಡಿದೆ, ಹರಿವಿನ ದಿಕ್ಕಿನ ನಿರ್ಬಂಧಗಳಿಲ್ಲದೆ ಮಾಧ್ಯಮವನ್ನು ಯಾವುದೇ ದಿಕ್ಕಿನಿಂದ ಪ್ರವೇಶಿಸಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ. ಮೃದುವಾದ ಮುದ್ರೆಗಳು (PTFE/PPL) ಶೂನ್ಯ ಸೋರಿಕೆಯನ್ನು ಸಾಧಿಸುತ್ತವೆ, ಆದರೆ ಹಾರ್ಡ್ ಸೀಲುಗಳು ಹೆಚ್ಚಿನ ತಾಪಮಾನ ಮತ್ತು ಹೆಚ್ಚಿನ ಒತ್ತಡಕ್ಕೆ ಸೂಕ್ತವಾಗಿದೆ. ಹೆಚ್ಚಿನ ಒತ್ತಡದಲ್ಲಿ ಸುರಕ್ಷತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಕವಾಟದ ಕಾಂಡವು ವಿರೋಧಿ ಬ್ಲೋಔಟ್ ರಚನೆಯನ್ನು ಹೊಂದಿದೆ. ಶೆಂಚಿ ASME ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟಗಳನ್ನು API 608 ಮಾನದಂಡಗಳ ಪ್ರಕಾರ ಕಟ್ಟುನಿಟ್ಟಾಗಿ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ತ್ವರಿತ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಬಿಗಿಯಾದ ಸೀಲಿಂಗ್ ಅನ್ನು ನೀಡುತ್ತದೆ, ತೈಲ, ರಾಸಾಯನಿಕ ಮತ್ತು ನೈಸರ್ಗಿಕ ಅನಿಲ ಉದ್ಯಮಗಳಲ್ಲಿ ASME ಗುಣಮಟ್ಟದ ಪೈಪ್‌ಲೈನ್‌ಗಳಿಗೆ ಸೂಕ್ತವಾದ ಸ್ಥಗಿತಗೊಳಿಸುವ ಕವಾಟಗಳನ್ನು ಮಾಡುತ್ತದೆ.

ಉತ್ಪನ್ನ ನಿಯತಾಂಕಗಳು

ಉತ್ಪನ್ನದ ಹೆಸರು: ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ವಾಲ್ವ್	ವಿಶೇಷಣಗಳು: (1/8"-4") DN6-DN100
ನಾಮಮಾತ್ರದ ಒತ್ತಡ: PN16	ದೇಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M) ದೇಹ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)
ಮಾನದಂಡಗಳು: ANSI, BS, DIN, ISO, JIS	ಅನ್ವಯವಾಗುವ ತಾಪಮಾನ: -20℃ ~ +150℃ (ಸಾಮಾನ್ಯ), +350℃ ವರೆಗೆ (ಹೆಚ್ಚಿನ ತಾಪಮಾನ), ಕೆಳಗೆ -196℃ (ಕಡಿಮೆ ತಾಪಮಾನ)
ಆಂತರಿಕ ಲೋಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)	ಮಧ್ಯಮ ತಾಪಮಾನ: ಹೆಚ್ಚಿನ ತಾಪಮಾನ, ಕಡಿಮೆ ತಾಪಮಾನ, ಮಧ್ಯಮ ತಾಪಮಾನ, ಸಾಮಾನ್ಯ ತಾಪಮಾನ
ಕಾರ್ಯಾಚರಣೆಯ ವಿಧಾನ: ಮನುವಾ	ಮುದ್ರೆಗಳು: EPDM, PPL
ಸಂಪರ್ಕ ವಿಧಾನ: ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕ	ಅಪ್ಲಿಕೇಶನ್ಗಳು: ನೀರು, ಗಾಳಿ, ಅನಿಲ, ತೈಲ, ದ್ರವ, ಇತ್ಯಾದಿ.
ಮೂಲ: ಚೀನಾ ಮೂಲ: ಚೀನಾ ಮೂಲ: ಚೀನಾ ಮೂಲ: ಚೀನಾ	ಮಾದರಿ: ಮಾದರಿಗಳು ಲಭ್ಯವಿದೆ

ಕೋರ್ ರಚನೆ ಮತ್ತು ವಿನ್ಯಾಸ ಮುಖ್ಯಾಂಶಗಳು

ಶೆಂಚಿಯ ಉನ್ನತ-ಗುಣಮಟ್ಟದ ಅಮೇರಿಕನ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ಕವಾಟಗಳು ಕವಾಟದ ದೇಹ, ಚೆಂಡು, ಕಾಂಡ ಮತ್ತು ಸೀಟ್ ಸೀಲ್‌ಗಳನ್ನು ಒಳಗೊಂಡಿರುವ ಕೋರ್ ರಚನೆಯನ್ನು ಒಳಗೊಂಡಿವೆ. ಚೆಂಡು ತೇಲುವ ಚೆಂಡಿನ ವಿನ್ಯಾಸ (DN50 ಮತ್ತು ಕೆಳಗೆ) ಅಥವಾ ಸ್ಥಿರ ಚೆಂಡಿನ ವಿನ್ಯಾಸ (DN50 ಮತ್ತು ಹೆಚ್ಚಿನದು) ಆಗಿರಬಹುದು. ಚೆಂಡಿನ ಥ್ರೂ-ಹೋಲ್ ಪೈಪ್‌ನ ಒಳಗಿನ ವ್ಯಾಸಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ, ಇದು ಸಂಪೂರ್ಣವಾಗಿ ತೆರೆದಾಗ ಶೂನ್ಯಕ್ಕೆ ಸಮೀಪವಿರುವ ಹರಿವಿನ ಪ್ರತಿರೋಧವನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ. ಒಂದು ಕಾಂಡದ ಆಂಟಿ-ಬ್ಲೋಔಟ್ ರಚನೆಯು ಹೆಚ್ಚಿನ ಒತ್ತಡದಲ್ಲಿ ಕಾಂಡವು ಹಾರಿಹೋಗುವುದನ್ನು ತಡೆಯುತ್ತದೆ. ಆಂಟಿ-ಸ್ಟಾಟಿಕ್ ಸಾಧನವು ಚೆಂಡು ಮತ್ತು ಕಾಂಡದ ನಡುವಿನ ವಾಹಕತೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ, ಸ್ಥಿರ ವಿದ್ಯುತ್ ಸಂಗ್ರಹವನ್ನು ತಡೆಯುತ್ತದೆ. ಲಭ್ಯವಿರುವ ಉದ್ಧರಣಗಳೊಂದಿಗೆ ASME ಫ್ಲೇಂಜ್ ಬಾಲ್ ವಾಲ್ವ್‌ಗಳಿಗಾಗಿ, ಗ್ರಾಹಕರಿಗೆ ನಿಖರವಾದ ಮಾದರಿ ಆಯ್ಕೆ ಮತ್ತು ಬಜೆಟ್ ಲೆಕ್ಕಾಚಾರವನ್ನು ಸುಲಭಗೊಳಿಸಲು ಶೆಂಚಿ ವಿವರವಾದ ತಾಂತ್ರಿಕ ನಿಯತಾಂಕ ಕೋಷ್ಟಕಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ.
