ಬಲ್ಕ್‌ಹೆಡ್ ಮುಳ್ಳುತಂತಿಯ ಫಿಟ್ಟಿಂಗ್

ಶೆಂಚಿ ಉತ್ತಮ ಗುಣಮಟ್ಟದ ಬಲ್ಕ್‌ಹೆಡ್ ಮುಳ್ಳುತಂತಿಯ ಫಿಟ್ಟಿಂಗ್‌ಗಳನ್ನು ಪರಿಚಯಿಸುತ್ತದೆ, ನಿರ್ದಿಷ್ಟವಾಗಿ ವಿಶ್ವಾಸಾರ್ಹ ಸೀಲಿಂಗ್ ಅನ್ನು ಒದಗಿಸುವಾಗ ಸಲಕರಣೆಗಳ ಪ್ಯಾನೆಲ್‌ಗಳ ಮೂಲಕ ರೂಟಿಂಗ್ ಮೆದುಗೊಳವೆಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಹಿತ್ತಾಳೆ, SUS304 ಮತ್ತು SUS316L ಸ್ಟೇನ್‌ಲೆಸ್ ಸ್ಟೀಲ್‌ನಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ, ಈ ಫಿಟ್ಟಿಂಗ್‌ಗಳು ಬಲವಾದ ತುಕ್ಕು ನಿರೋಧಕತೆಯನ್ನು ನೀಡುತ್ತವೆ ಮತ್ತು ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಕೆಲಸದ ಪರಿಸ್ಥಿತಿಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

ಉತ್ಪನ್ನ ರಚನೆ

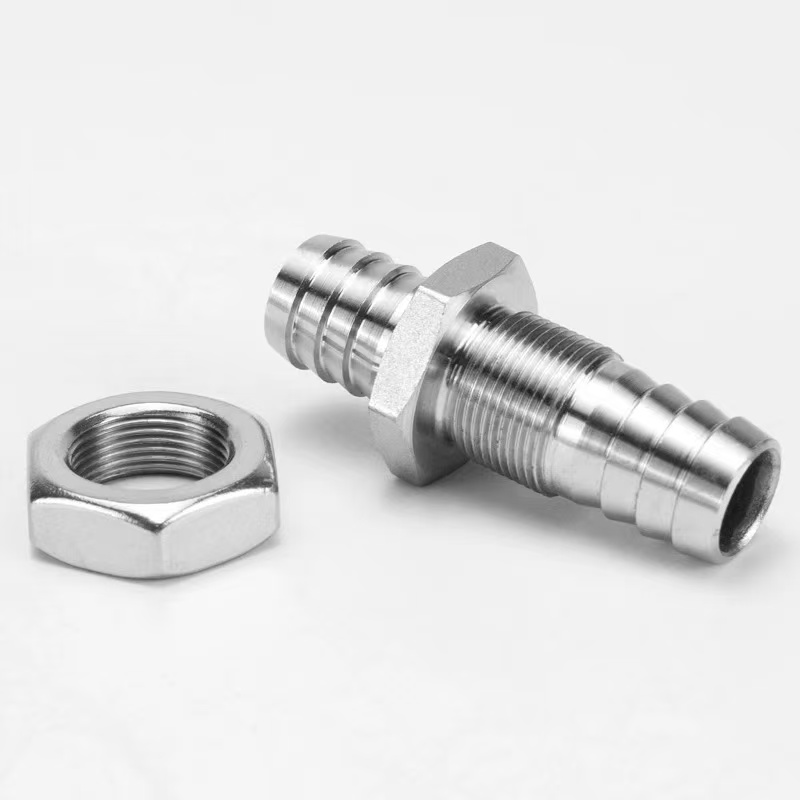

ಬಲ್ಕ್‌ಹೆಡ್ ಬಾರ್ಬೆಡ್ ಫಿಟ್ಟಿಂಗ್‌ನ ರಚನೆಯು ಬಲ್ಕ್‌ಹೆಡ್ ಥ್ರೆಡ್‌ಗಳು, ಲಾಕಿಂಗ್ ಅಡಿಕೆ ಮತ್ತು ಮುಳ್ಳುತಂತಿಯ ಮೆದುಗೊಳವೆ ಸಂಪರ್ಕಗಳನ್ನು ಒಳಗೊಂಡಿದೆ. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, ಫಲಕ ರಂಧ್ರ ಮಾತ್ರ ಅಗತ್ಯವಿದೆ; ಅಡಿಕೆಯನ್ನು ಬಿಗಿಗೊಳಿಸುವುದು ಫಿಕ್ಸಿಂಗ್ ಮತ್ತು ಸೀಲಿಂಗ್ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಪೂರ್ಣಗೊಳಿಸುತ್ತದೆ.

ಮುಳ್ಳುತಂತಿಯ ತುದಿಯು ಆಂಟಿ-ಸ್ಲಿಪ್ ಗ್ರೂವ್ ವಿನ್ಯಾಸವನ್ನು ಹೊಂದಿದೆ, ಇದು ಮೆದುಗೊಳವೆ ಕ್ಲಾಂಪ್‌ನೊಂದಿಗೆ ಬಳಸಿದಾಗ ಸುರಕ್ಷಿತ ಸಂಪರ್ಕವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ. ಈ ಫಿಟ್ಟಿಂಗ್‌ಗಳನ್ನು ನಿಯಂತ್ರಣ ಕ್ಯಾಬಿನೆಟ್‌ಗಳು, ನೀರಿನ ಸಂಸ್ಕರಣಾ ಉಪಕರಣಗಳು, ವೈದ್ಯಕೀಯ ಉಪಕರಣಗಳು ಮತ್ತು ಇತರ ಸಂಬಂಧಿತ ಕ್ಷೇತ್ರಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಉತ್ಪನ್ನದ ವಿಶೇಷಣಗಳು

ರಚನಾತ್ಮಕ ಪ್ರಯೋಜನಗಳು

ಬಲ್ಕ್‌ಹೆಡ್ ಬಾರ್ಬೆಡ್ ಫಿಟ್ಟಿಂಗ್ ಎನ್ನುವುದು ಪೈಪ್ ಫಿಟ್ಟಿಂಗ್ ಆಗಿದ್ದು, ನಿರ್ದಿಷ್ಟ ಸೀಲಿಂಗ್ ಅನ್ನು ಒದಗಿಸುವಾಗ ಸಲಕರಣೆಗಳ ಫಲಕಗಳು, ಆವರಣಗಳು ಅಥವಾ ಬಲ್ಕ್‌ಹೆಡ್‌ಗಳ ಮೂಲಕ ಮೆತುನೀರ್ನಾಳಗಳನ್ನು ರೂಟಿಂಗ್ ಮಾಡಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಇದರ ಮುಖ್ಯ ರಚನೆಯು ಬಲ್ಕ್‌ಹೆಡ್ ಥ್ರೆಡ್ ವಿಭಾಗ, ಲಾಕಿಂಗ್ ನಟ್, ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ ಮತ್ತು ಮುಳ್ಳುತಂತಿಯ ಮೆದುಗೊಳವೆ ಸಂಪರ್ಕವನ್ನು ಒಳಗೊಂಡಿದೆ. ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ, ಫಲಕದಲ್ಲಿ ಅನುಗುಣವಾದ ವ್ಯಾಸದ ರಂಧ್ರವನ್ನು ಮಾತ್ರ ಮಾಡಬೇಕಾಗಿದೆ. ಫಿಟ್ಟಿಂಗ್ನ ಥ್ರೆಡ್ ವಿಭಾಗವು ರಂಧ್ರದ ಮೂಲಕ ಹಾದುಹೋಗುತ್ತದೆ, ಮತ್ತು ಫಿಕ್ಸಿಂಗ್ ಮತ್ತು ಸೀಲಿಂಗ್ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಪೂರ್ಣಗೊಳಿಸಲು ಅಡಿಕೆ ಎದುರು ಭಾಗದಿಂದ ಬಿಗಿಗೊಳಿಸಲಾಗುತ್ತದೆ.

1. ಬಲ್ಕ್‌ಹೆಡ್ ಫಿಕ್ಸಿಂಗ್ ರಚನೆ:ಥ್ರೆಡ್ ವಿಭಾಗದ ಉದ್ದವನ್ನು ಸಾಮಾನ್ಯ ಪ್ಯಾನಲ್ ದಪ್ಪಗಳಿಗೆ ಅಳವಡಿಸಲಾಗಿದೆ. ಲಾಕಿಂಗ್ ಅಡಿಕೆಯನ್ನು ಬಿಗಿಗೊಳಿಸಿದ ನಂತರ, ಅದು ಫಲಕದೊಂದಿಗೆ ಕಟ್ಟುನಿಟ್ಟಾದ ಸ್ಥಿರೀಕರಣವನ್ನು ರೂಪಿಸುತ್ತದೆ, ಬಾಹ್ಯ ಎಳೆಯುವ ಶಕ್ತಿಗಳ ಅಡಿಯಲ್ಲಿಯೂ ಸಹ ಫಿಟ್ಟಿಂಗ್ ಸುರಕ್ಷಿತವಾಗಿ ಉಳಿಯುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ.

2. ಮುಳ್ಳುತಂತಿಯ ಮೆದುಗೊಳವೆ ಸಂಪರ್ಕ:ಮೆದುಗೊಳವೆ ಸೇರಿಸಲು ಮತ್ತು ಮೆದುಗೊಳವೆ ಕ್ಲಾಂಪ್‌ನೊಂದಿಗೆ ಮೊಹರು ಸಂಪರ್ಕವನ್ನು ರೂಪಿಸಲು ಫಲಕದ ಒಂದು ಅಥವಾ ಎರಡೂ ಬದಿಗಳು ಮುಳ್ಳುತಂತಿಯ ಮೊನಚಾದ ಹಲ್ಲುಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತವೆ. ಮುಳ್ಳುತಂತಿಯ ತುದಿಯು ಡಬಲ್ ಆಂಟಿ-ಸ್ಲಿಪ್ ಗ್ರೂವ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಂಡಿದೆ, ಇದು ಸಾಮಾನ್ಯ ಫಿಟ್ಟಿಂಗ್‌ಗಳಿಗಿಂತ ಗಮನಾರ್ಹವಾಗಿ ಹೆಚ್ಚಿನ ಪುಲ್-ಔಟ್ ಪ್ರತಿರೋಧವನ್ನು ನೀಡುತ್ತದೆ.

3. ಸೀಲಿಂಗ್ ವ್ಯವಸ್ಥೆ:ಫಲಕದ ಎರಡೂ ಬದಿಗಳಲ್ಲಿ ರಬ್ಬರ್ ಗ್ಯಾಸ್ಕೆಟ್ಗಳು ಅಥವಾ ಒ-ಉಂಗುರಗಳನ್ನು ಒದಗಿಸಲಾಗಿದೆ. ಅಡಿಕೆಯನ್ನು ಬಿಗಿಗೊಳಿಸಿದಾಗ, ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಸಂಕುಚಿತಗೊಳಿಸಲಾಗುತ್ತದೆ, ಪ್ಯಾನಲ್ ತೆರೆಯುವಿಕೆಯಲ್ಲಿ ಜಲನಿರೋಧಕ ಮತ್ತು ಧೂಳು-ಬಿಗಿಯಾದ ಸೀಲಿಂಗ್ ಅನ್ನು ಸಾಧಿಸಲಾಗುತ್ತದೆ, IP65 ಅಥವಾ ಹೆಚ್ಚಿನ ರಕ್ಷಣೆಯ ರೇಟಿಂಗ್‌ನೊಂದಿಗೆ.

ಅನುಸ್ಥಾಪನ ವಿಧಾನ

ಶೆಂಚಿಯ ಬಾಳಿಕೆ ಬರುವ ಬಲ್ಕ್‌ಹೆಡ್ ಬಾರ್ಬೆಡ್ ಫಿಟ್ಟಿಂಗ್‌ಗಳನ್ನು ಸ್ಥಾಪಿಸಲು ಸುಲಭವಾಗಿದೆ. ಸುರಕ್ಷಿತ ಮತ್ತು ಮೊಹರು ಸಂಪರ್ಕವನ್ನು ಕೇವಲ ಆರು ಹಂತಗಳಲ್ಲಿ ಸಾಧಿಸಬಹುದು:

ಹಂತ 1: ಪ್ಯಾನಲ್ ಹೋಲ್ ತಯಾರಿ

ಥ್ರೆಡ್ ವಿಭಾಗದ ಹೊರಗಿನ ವ್ಯಾಸದ ಆಧಾರದ ಮೇಲೆ ಫಲಕದಲ್ಲಿ ಅನುಗುಣವಾದ ಸುತ್ತಿನ ರಂಧ್ರವನ್ನು ಮಾಡಿ. ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ಗೆ ಹಾನಿಯಾಗದಂತೆ ರಂಧ್ರದ ಅಂಚು ನಯವಾದ ಮತ್ತು ಬರ್-ಮುಕ್ತವಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

ಹಂತ 2: ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಸ್ಥಾಪಿಸಿ

ಒಳಗೊಂಡಿರುವ EPDM ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಥ್ರೆಡ್ ವಿಭಾಗದ ಮೇಲೆ ಸ್ಲೈಡ್ ಮಾಡಿ, ಫಿಟ್ಟಿಂಗ್ ಬೇಸ್ ವಿರುದ್ಧ ಒತ್ತಿರಿ. ಫಲಕದ ಎರಡೂ ಬದಿಗಳಲ್ಲಿ ಸೀಲಿಂಗ್ ಅಗತ್ಯವಿದ್ದರೆ, ಪ್ರತಿ ಬದಿಯಲ್ಲಿ ಒಂದು ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಇರಿಸಿ.

ಹಂತ 3: ಪ್ಯಾನಲ್ ಮೂಲಕ ಸೇರಿಸಿ

ಥ್ರೆಡ್ ವಿಭಾಗವನ್ನು ಫಲಕದ ಒಂದು ಬದಿಯಿಂದ ರಂಧ್ರಕ್ಕೆ ಸೇರಿಸಿ, ಫಿಟ್ಟಿಂಗ್ ಬೇಸ್ ಪ್ಯಾನಲ್ ಅನ್ನು ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್‌ನೊಂದಿಗೆ ಸಂಪರ್ಕಿಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

ಹಂತ 4: ಲಾಕಿಂಗ್ ನಟ್ ಅನ್ನು ಬಿಗಿಗೊಳಿಸಿ

ಫಲಕದ ಎದುರು ಭಾಗದಿಂದ ಥ್ರೆಡ್ ವಿಭಾಗಕ್ಕೆ ಲಾಕಿಂಗ್ ಅಡಿಕೆ ಸ್ಕ್ರೂ ಮಾಡಿ ಮತ್ತು ಕ್ರಮೇಣ ಅದನ್ನು ವ್ರೆಂಚ್ನೊಂದಿಗೆ ಬಿಗಿಗೊಳಿಸಿ. ಶಿಫಾರಸು ಮಾಡಲಾದ ಟಾರ್ಕ್: ಹಿತ್ತಾಳೆಯ ವಸ್ತುಗಳಿಗೆ 5–8 N·m ಮತ್ತು ಸ್ಟೇನ್‌ಲೆಸ್ ಸ್ಟೀಲ್‌ಗೆ 8–12 N·m. ಬಿಗಿಗೊಳಿಸುವಾಗ ದೇಹವನ್ನು ಸ್ಥಿರವಾಗಿ ಇರಿಸಿ.

ಹಂತ 5: ಹೋಸ್ ಅನ್ನು ಸಂಪರ್ಕಿಸಿ

ಬಾರ್ಬ್ ಹೊರಗಿನ ವ್ಯಾಸವು ಮೆದುಗೊಳವೆ ಒಳಗಿನ ವ್ಯಾಸಕ್ಕಿಂತ 0.5-1 ಮಿಮೀ ದೊಡ್ಡದಾಗಿರುವ ನಿರ್ದಿಷ್ಟತೆಯನ್ನು ಆಯ್ಕೆಮಾಡಿ. ಮೆದುಗೊಳವೆ ಲಂಬವಾಗಿ ಮುಳ್ಳುತಂತಿಯ ತುದಿಯಲ್ಲಿ ತಳವನ್ನು ತಲುಪುವವರೆಗೆ ಸೇರಿಸಿ. ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಅನ್ವಯಗಳಿಗೆ, ಸ್ಟೇನ್ಲೆಸ್ ಸ್ಟೀಲ್ ಮೆದುಗೊಳವೆ ಕ್ಲಾಂಪ್ ಅನ್ನು ಬಳಸಿ ಮತ್ತು ಅದನ್ನು ಎರಡನೇ ಮತ್ತು ಮೂರನೇ ಬಾರ್ಬ್ಗಳ ನಡುವೆ ಜೋಡಿಸಿ.

ಹಂತ 6: ಸೀಲ್ ಇಂಟೆಗ್ರಿಟಿ ಟೆಸ್ಟ್

ಕೆಲಸದ ಒತ್ತಡಕ್ಕಿಂತ 1.5 ಪಟ್ಟು ಸ್ಥಿರ ಒತ್ತಡ ಪರೀಕ್ಷೆಯನ್ನು ಮಾಡಿ. ಮೂರು ನಿಮಿಷಗಳ ಕಾಲ ಯಾವುದೇ ಸೋರಿಕೆ ಇಲ್ಲದಿದ್ದರೆ, ಅನುಸ್ಥಾಪನೆಯು ಅರ್ಹವಾಗಿದೆ.
