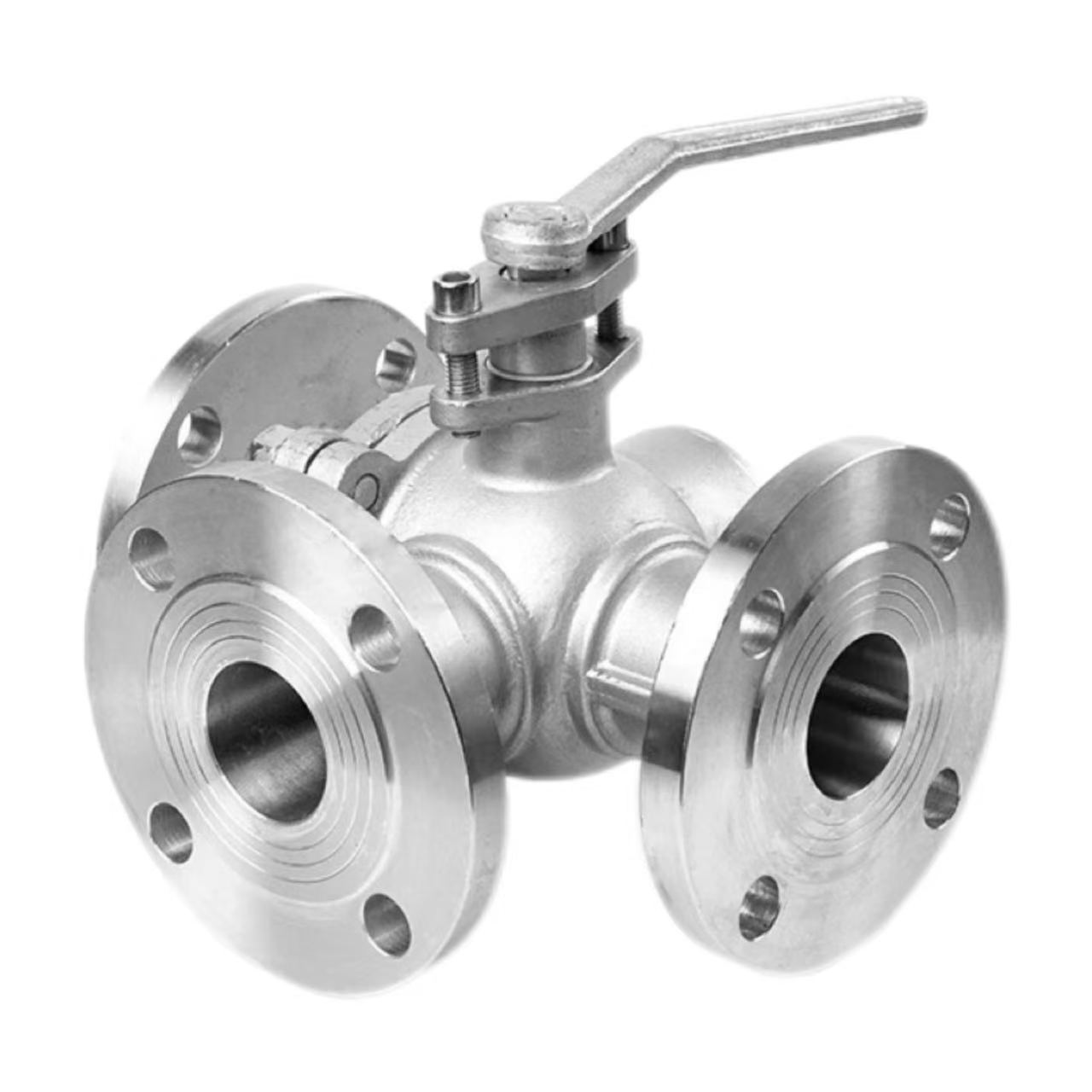

ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟ

ಕೆಲಸದ ತತ್ವ

ಶೆಂಚಿ ಕಾರ್ಖಾನೆಯ ತುಕ್ಕು-ನಿರೋಧಕ ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟದ ಕೆಲಸದ ತತ್ವವು ಚೆಂಡಿನಲ್ಲಿ ಕತ್ತರಿಸಿದ L- ಆಕಾರದ ಅಥವಾ T- ಆಕಾರದ ಚಾನಲ್‌ಗಳನ್ನು ಆಧರಿಸಿದೆ. ಚೆಂಡನ್ನು ಕವಾಟದ ದೇಹದ ಮಧ್ಯಭಾಗದಲ್ಲಿ ಇರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಹ್ಯಾಂಡಲ್ನಿಂದ ತಿರುಗಿಸಲಾಗುತ್ತದೆ. ಚೆಂಡನ್ನು ತಿರುಗಿಸಿದಾಗ, ಚಾನಲ್‌ಗಳು ವಿಭಿನ್ನ ಕವಾಟದ ಪೋರ್ಟ್‌ಗಳೊಂದಿಗೆ ಹೊಂದಿಕೆಯಾಗುತ್ತವೆ ಅಥವಾ ಸರಿದೂಗಿಸುತ್ತವೆ, ಮಧ್ಯಮ ಹರಿವಿನ ದಿಕ್ಕಿನ ಸ್ವಿಚಿಂಗ್, ವಿಲೀನಗೊಳಿಸುವಿಕೆ ಅಥವಾ ವಿಭಜನೆಯನ್ನು ಅರಿತುಕೊಳ್ಳುತ್ತವೆ.

ಎಲ್ ಆಕಾರದ ಚೆಂಡು:

 90° ತಿರುಗುವಿಕೆಯು ಮಾಧ್ಯಮವನ್ನು ಒಳಹರಿವಿನಿಂದ ಯಾವುದೇ ಔಟ್‌ಲೆಟ್‌ಗೆ ಬದಲಾಯಿಸಲು ಅನುಮತಿಸುತ್ತದೆ, ಒಂದು ಪ್ರವೇಶದ್ವಾರ ಮತ್ತು ಎರಡು ಔಟ್‌ಲೆಟ್‌ಗಳು ಅಥವಾ ಎರಡು ಒಳಹರಿವುಗಳು ಮತ್ತು ಒಂದು ಔಟ್‌ಲೆಟ್, ಉದಾಹರಣೆಗೆ ಎರಡು ರಿಯಾಕ್ಟರ್‌ಗಳಿಗೆ ಪರ್ಯಾಯವಾಗಿ ದ್ರವವನ್ನು ಪೂರೈಸುವಂತಹ ಸನ್ನಿವೇಶಗಳನ್ನು ಹಿಮ್ಮೆಟ್ಟಿಸಲು ಸೂಕ್ತವಾಗಿದೆ.

ಟಿ ಆಕಾರದ ಚೆಂಡು:

180° ತಿರುಗಿಸುವಿಕೆಯು ಎಲ್ಲಾ ಮೂರು ಪೋರ್ಟ್‌ಗಳನ್ನು ಏಕಕಾಲದಲ್ಲಿ ಸಂಪರ್ಕಿಸಲು ಅಥವಾ ಯಾವುದೇ ಎರಡು ಪೋರ್ಟ್‌ಗಳನ್ನು ಪರಸ್ಪರ ಸಂಪರ್ಕಿಸಲು ಅನುಮತಿಸುತ್ತದೆ, ಎರಡು ಮಾಧ್ಯಮವನ್ನು ಮಿಶ್ರಣ ಮಾಡಲು ಮತ್ತು ನಂತರ ಔಟ್‌ಪುಟ್ ಮಾಡಲು (ವಿಲೀನಗೊಳಿಸಲು), ಅಥವಾ ಒಂದು ಮಾಧ್ಯಮವನ್ನು ಎರಡು ಔಟ್‌ಪುಟ್‌ಗಳಾಗಿ (ವಿಭಜಿಸಲು) ವಿಭಜಿಸಲು, ಉದಾಹರಣೆಗೆ ಹವಾನಿಯಂತ್ರಣ ಬಿಸಿ ಮತ್ತು ತಣ್ಣೀರು ಮಿಶ್ರಣ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ.

ಉತ್ಪನ್ನ ನಿಯತಾಂಕಗಳು:

ಉತ್ಪನ್ನದ ಹೆಸರು: ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ವಾಲ್ವ್	ವಿಶೇಷಣಗಳು: (1/8"-4") DN6-DN100
ನಾಮಮಾತ್ರದ ಒತ್ತಡ: PN16	ದೇಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)
ಮಾನದಂಡಗಳು: ANSI, BS, DIN, ISO, JIS	ಅನ್ವಯವಾಗುವ ತಾಪಮಾನ: -20℃ ~ +150℃ (ಪ್ರಮಾಣಿತ), +350℃ ವರೆಗೆ (ಹೆಚ್ಚಿನ ತಾಪಮಾನ), ಕೆಳಗೆ -196℃ (ಕಡಿಮೆ ತಾಪಮಾನ)
ಆಂತರಿಕ ಲೋಹದ ವಸ್ತು: WCB, SUS304 (CF8), SUS316L (CF3M)	ಮಧ್ಯಮ ತಾಪಮಾನ: ಹೆಚ್ಚಿನ ತಾಪಮಾನ, ಕಡಿಮೆ ತಾಪಮಾನ, ಮಧ್ಯಮ ತಾಪಮಾನ, ಸಾಮಾನ್ಯ ತಾಪಮಾನ
ಕಾರ್ಯಾಚರಣೆಯ ವಿಧಾನ: ಕೈಪಿಡಿ	ಮುದ್ರೆಗಳು: EPDM, PPL
ಸಂಪರ್ಕ ವಿಧಾನ: ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕ	ಅಪ್ಲಿಕೇಶನ್ಗಳು: ನೀರು, ಗಾಳಿ, ಅನಿಲ, ತೈಲ, ದ್ರವ, ಇತ್ಯಾದಿ.
ಮೂಲ: ಚೀನಾ	ಮಾದರಿ: ಮಾದರಿಗಳು ಲಭ್ಯವಿದೆ

ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕದ ಪ್ರಯೋಜನಗಳು:

ಶೆಂಚಿ 3-ವೇ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ಕವಾಟಗಳು ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕಗಳನ್ನು ಬಳಸಿಕೊಳ್ಳುತ್ತವೆ. ಥ್ರೆಡ್ ಸಂಪರ್ಕಗಳಿಗೆ ಹೋಲಿಸಿದರೆ, ಫ್ಲೇಂಜ್ ಸಂಪರ್ಕಗಳು ಹೆಚ್ಚಿನ ಒತ್ತಡದ ಪ್ರತಿರೋಧವನ್ನು ನೀಡುತ್ತವೆ; PN16 ರೇಟಿಂಗ್ 1.6MPa ಒತ್ತಡವನ್ನು ಸ್ಥಿರವಾಗಿ ತಡೆದುಕೊಳ್ಳಬಲ್ಲದು. ಡಿಸ್ಅಸೆಂಬಲ್ ಅನುಕೂಲಕರವಾಗಿದೆ, ನಿಯಮಿತ ಪೈಪ್ಲೈನ್ ​​ತಪಾಸಣೆ ಮತ್ತು ನಿರ್ವಹಣೆಯನ್ನು ಸುಗಮಗೊಳಿಸುತ್ತದೆ. ವಿಶ್ವಾಸಾರ್ಹ ಸೀಲಿಂಗ್ ಅನ್ನು ಖಾತ್ರಿಪಡಿಸಲಾಗಿದೆ; ಸೋರಿಕೆಯ ಅಪಾಯವನ್ನು ತೊಡೆದುಹಾಕಲು ಫ್ಲೇಂಜ್ ಗ್ಯಾಸ್ಕೆಟ್ ಮತ್ತು ಬೋಲ್ಟ್‌ಗಳು ಒಟ್ಟಿಗೆ ಕೆಲಸ ಮಾಡುತ್ತವೆ. ದೊಡ್ಡ ವ್ಯಾಸದ ಪೈಪ್ಲೈನ್ಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ; DN50 ಗಿಂತ ಹೆಚ್ಚಿನ ವ್ಯಾಸಗಳಿಗೆ, ಥ್ರೆಡ್ ಸಂಪರ್ಕಗಳು ಕಷ್ಟವಾಗಿದ್ದರೆ, ಫ್ಲೇಂಜ್‌ಗಳು ಪ್ರಮಾಣಿತ ಆಯ್ಕೆಯಾಗಿದೆ. ಚೀನೀ 3-ವೇ ಫ್ಲೇಂಜ್ಡ್ ಬಾಲ್ ವಾಲ್ವ್ ತಯಾರಕರಾದ ಶೆಂಚಿ, ಜಾಗತಿಕ ಗ್ರಾಹಕರ ಅಗತ್ಯತೆಗಳನ್ನು ಪೂರೈಸುವ ANSI, BS, DIN ಮತ್ತು JIS ಮಾನದಂಡಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ಫ್ಲೇಂಜ್‌ಗಳನ್ನು ನೀಡುತ್ತದೆ.

ಅನುಸ್ಥಾಪನಾ ಕೀ ಪಾಯಿಂಟ್ 1: ಫ್ಲೇಂಜ್ ಜೋಡಣೆ

ಫ್ಲೇಂಜ್ ಜೋಡಣೆ ಶೆಂಚಿ ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟವನ್ನು ಸ್ಥಾಪಿಸುವಾಗ, ಫ್ಲೇಂಜ್ ಮುಖಗಳನ್ನು ಜೋಡಿಸಬೇಕು. ಎರಡು ಫ್ಲೇಂಜ್ಗಳು ಸಮಾನಾಂತರ ಮತ್ತು ಕೇಂದ್ರೀಕೃತವಾಗಿರಬೇಕು, ವಿಚಲನವು ಫ್ಲೇಂಜ್ ಗ್ಯಾಸ್ಕೆಟ್ನ ಅನುಮತಿಸುವ ವ್ಯಾಪ್ತಿಯನ್ನು ಮೀರಬಾರದು. ಬಲವಂತದ ಬೋಲ್ಟ್ ಜೋಡಣೆಯು ಕವಾಟದ ದೇಹದ ವಿರೂಪಕ್ಕೆ ಕಾರಣವಾಗುತ್ತದೆ, ಚೆಂಡಿನ ತಿರುಗುವಿಕೆ ಮತ್ತು ಸೀಲಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆಯ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ. ಜೋಡಣೆಯ ನಂತರ, ಗ್ಯಾಸ್ಕೆಟ್ ಅನ್ನು ಮಧ್ಯದಲ್ಲಿ ಇಡಬೇಕು ಮತ್ತು ಅದನ್ನು ಸರಿದೂಗಿಸಬಾರದು. ಕಡಿಮೆ ಬೆಲೆಯ ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟವು ಕಡಿಮೆ ಗುಣಮಟ್ಟಕ್ಕೆ ಸಮನಾಗಿರುವುದಿಲ್ಲ; ಶೆಂಚಿ ಉತ್ಪನ್ನಗಳು ಹೆಚ್ಚಿನ ನಿಖರತೆ ಮತ್ತು ಸುಲಭವಾದ ಅನುಸ್ಥಾಪನೆಯನ್ನು ನೀಡುತ್ತವೆ. ತುಕ್ಕು-ನಿರೋಧಕ ಮೂರು-ಮಾರ್ಗದ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟಗಳು ಫ್ಲೇಂಜ್ ಮೇಲ್ಮೈ ಪೂರ್ಣಗೊಳಿಸುವಿಕೆಗಳನ್ನು ಹೊಂದಿದ್ದು ಅದು ಮಾನದಂಡಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ, ಹೆಚ್ಚು ವಿಶ್ವಾಸಾರ್ಹ ಸೀಲಿಂಗ್ ಅನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.

ಅನುಸ್ಥಾಪನಾ ಹಂತ ಎರಡು: ಬೋಲ್ಟ್ ಬಿಗಿಗೊಳಿಸುವಿಕೆ

ಫ್ಲೇಂಜ್ ಬೋಲ್ಟ್ಗಳನ್ನು ಹಂತಗಳಲ್ಲಿ ಕರ್ಣೀಯವಾಗಿ ಬಿಗಿಗೊಳಿಸಬೇಕು. 180° ಕರ್ಣ ಅನುಕ್ರಮವನ್ನು ಅನುಸರಿಸಿ, 2-3 ಹಂತಗಳಲ್ಲಿ ಕ್ರಮೇಣ ಟಾರ್ಕ್ ಅನ್ನು ಅನ್ವಯಿಸಿ. ಏಕಕಾಲದಲ್ಲಿ ಒಂದು ಬದಿಯನ್ನು ಬಿಗಿಗೊಳಿಸಬೇಡಿ, ಇಲ್ಲದಿದ್ದರೆ ಗ್ಯಾಸ್ಕೆಟ್ನಲ್ಲಿ ಅಸಮ ಒತ್ತಡವು ಸೋರಿಕೆ ಚಾನಲ್ಗಳನ್ನು ರಚಿಸುತ್ತದೆ. ಬೋಲ್ಟ್ ಟಾರ್ಕ್ ಪ್ರಮಾಣಿತ ಮೌಲ್ಯಗಳನ್ನು ಪೂರೈಸಬೇಕು; ಅತಿಯಾಗಿ ಬಿಗಿಗೊಳಿಸುವಿಕೆಯು ಫ್ಲೇಂಜ್ ಅಥವಾ ಬೋಲ್ಟ್‌ಗಳನ್ನು ಹಾನಿಗೊಳಿಸುತ್ತದೆ, ಆದರೆ ಕಡಿಮೆ ಬಿಗಿಗೊಳಿಸುವಿಕೆಯು ಸಾಕಷ್ಟು ಸೀಲಿಂಗ್‌ಗೆ ಕಾರಣವಾಗುತ್ತದೆ. ಶೆಂಚಿ 3-ವೇ ಫ್ಲೇಂಜ್ ಬಾಲ್ ವಾಲ್ವ್ ಫ್ಯಾಕ್ಟರಿ ಅನುಸ್ಥಾಪಕರಿಗೆ ಉಲ್ಲೇಖಿಸಲು ಶಿಫಾರಸು ಮಾಡಲಾದ ಟಾರ್ಕ್ ಟೇಬಲ್ ಅನ್ನು ಒದಗಿಸುತ್ತದೆ. ದೀರ್ಘಾವಧಿಯ ಸೋರಿಕೆ-ಮುಕ್ತ ಕವಾಟ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಈ ಅನುಸ್ಥಾಪನಾ ಬಿಂದುಗಳು ನಿರ್ಣಾಯಕವಾಗಿವೆ; ದಯವಿಟ್ಟು ವಿಶೇಷಣಗಳನ್ನು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ಅನುಸರಿಸಿ.

ಇನ್‌ಸ್ಟಾಲೇಶನ್ ಪಾಯಿಂಟ್ 3: ಪೈಪ್‌ಲೈನ್ ಸಪೋರ್ಟ್ ಮತ್ತು ಕ್ಲೀನಿಂಗ್

ಅನುಸ್ಥಾಪನೆಯ ಮೊದಲು, ವೆಲ್ಡಿಂಗ್ ಸ್ಲ್ಯಾಗ್, ಕಬ್ಬಿಣದ ಫೈಲಿಂಗ್ಗಳು, ಮರಳು ಮತ್ತು ಇತರ ಕಲ್ಮಶಗಳನ್ನು ತೆಗೆದುಹಾಕಲು ಪೈಪ್ಲೈನ್ನ ಒಳಭಾಗವನ್ನು ಸ್ವಚ್ಛಗೊಳಿಸಬೇಕು. ಕವಾಟದ ಕುಹರದೊಳಗೆ ಪ್ರವೇಶಿಸುವ ವಿದೇಶಿ ವಸ್ತುಗಳು ಚೆಂಡನ್ನು ಅಥವಾ ಸೀಲುಗಳನ್ನು ಸ್ಕ್ರಾಚ್ ಮಾಡಬಹುದು, ಇದು ಸೋರಿಕೆಗೆ ಕಾರಣವಾಗುತ್ತದೆ. ಪೈಪ್ಲೈನ್ ​​ಅನ್ನು ಸ್ವತಂತ್ರವಾಗಿ ಬೆಂಬಲಿಸಬೇಕು; ಕವಾಟವು ಪೈಪ್ಲೈನ್ನ ತೂಕವನ್ನು ಹೊಂದಬಾರದು. ದೊಡ್ಡ ವ್ಯಾಸದ ಟೀ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟಗಳು ಭಾರವಾಗಿರುತ್ತದೆ; ಪೈಪ್‌ಲೈನ್ ಕುಸಿತವು ಫ್ಲೇಂಜ್ ಆಫ್-ಸೆಂಟರ್ ಅನ್ನು ಎಳೆಯಬಹುದು, ಸೀಲ್ ಅನ್ನು ಹಾನಿಗೊಳಿಸುತ್ತದೆ. ತುಕ್ಕು-ನಿರೋಧಕ ಟೀ ಫ್ಲೇಂಜ್ ಬಾಲ್ ಕವಾಟಗಳನ್ನು WCB, SUS304, ಅಥವಾ SUS316L ವಸ್ತುಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ, ತಾಮ್ರ ಅಥವಾ ಸ್ಟೇನ್‌ಲೆಸ್ ಸ್ಟೀಲ್ ವಾಲ್ವ್ ಕೋರ್. ಅನುಸ್ಥಾಪನಾ ಬಿಂದುಗಳನ್ನು ಪೂರ್ಣಗೊಳಿಸಿದ ನಂತರ, ಹ್ಯಾಂಡಲ್ ಜ್ಯಾಮಿಂಗ್ ಇಲ್ಲದೆ ಮುಕ್ತವಾಗಿ ತಿರುಗಬೇಕು; ನಂತರ ಕವಾಟವು ಬಳಕೆಗೆ ಸಿದ್ಧವಾಗಿದೆ.
